개요
- 프로젝트 명: 내일배움캠프 스파르타로직
- 개발 기간: 2025.03.11 ~ 2025.03.26
- 개발 인원: 강민, 김형찬, 박주희, 이동하
인프라 아키텍쳐 & 기술 스택
- 기술 스택
- 개발 언어: Java 17
- 백엔드: Spring Boot 3.x
- 데이터베이스: PostgreSQL, Redis
- 빌드 툴: Gradle
- API 문서화: Swagger
- API 게이트웨이: Spring Cloud Gateway
- 서비스 디스커버리: Spring Cloud Eureka
- 버전 관리: Git GitHub
- 메세징 큐: Kafka
- 서킷 브레이커: Resilience4j
- 설정: Spring Config
- 분산 추적: zipkin
- 실행 컨테이너: Docker
- 외부 API: gemini AI, 네이버 Map API

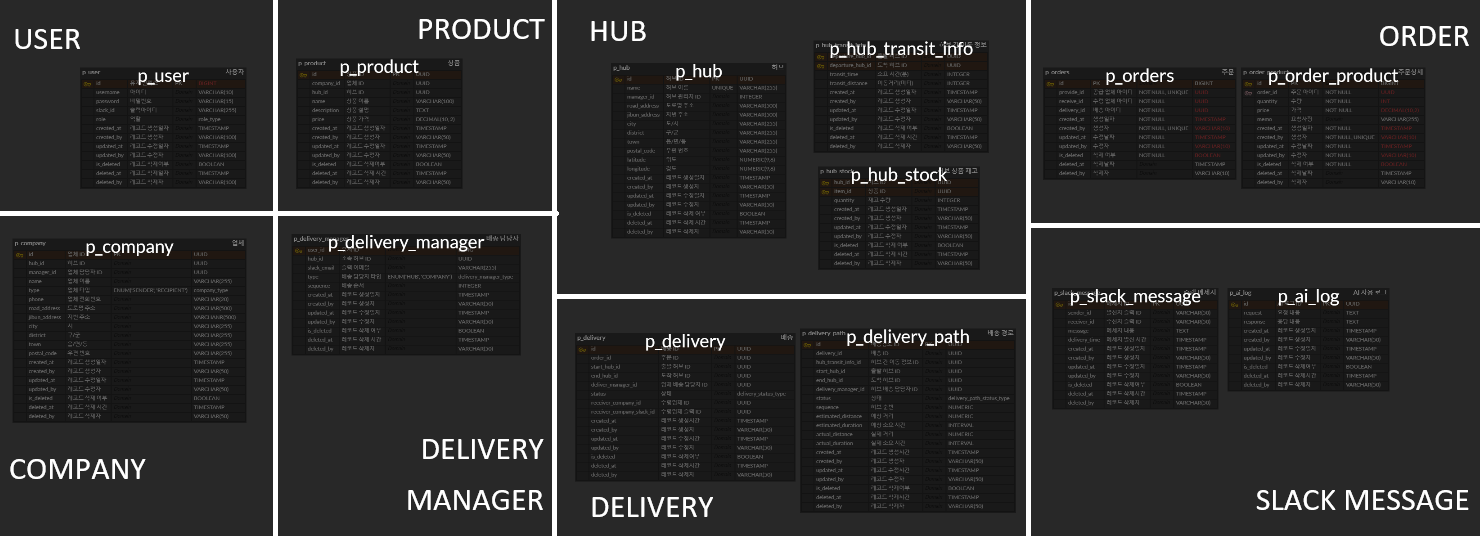

ERD
DB 테이블
테이블 노션 페이지 : https://www.notion.so/teamsparta/1b32dc3ef5148090bef4d2a9e98d3343?pvs=4

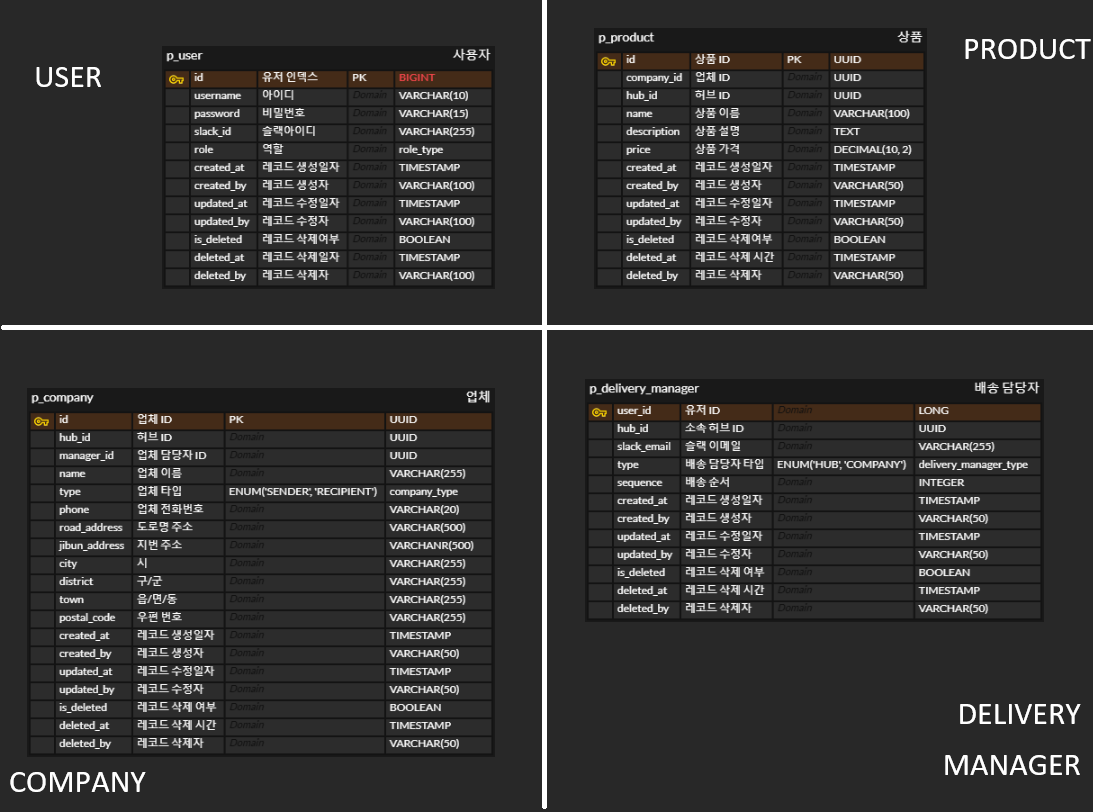

p_user: 사용자 테이블
| 컬럼 ID | 컬럼 설명 | 타입 및 길이 | Not null | PK | Unique | 기본값 | 제약조건 |
|---|
| id | 사용자 고유 값 | UUID | Y | Y | Y | | |
| username | 사용자 아이디 이름 | VARCHAR(10) | Y | | Y | | |
| password | 사용자 비밀번호 | VARCHAR(15) | Y | | | | |
| slack_id | 슬랙 아이디 | VARCHAR(255) | Y | | Y | | |
| role | 사용자 역할 | role_type | Y | | | | |
| created_at | 레코드 생성 시간 | TIMESTAMP | Y | | | NOW() | |
| created_by | 레코드 생성자 | VARCHAR(100) | Y | | Y | username | |
| updated_at | 레코드 수정 시간 | TIMESTAMP | Y | | | NOW() | |
| updated_by | 레코드 수정자 | VARCHAR(100) | Y | | | username | |
| is_deleted | 레코드 삭제 여부 | BOOLEAN | Y | | | false | |
| deleted_at | 레코드 삭제 시간 | TIMESTAMP | | | | | |
| deleted_by | 레코드 삭제자 | VARCHAR(100) | | | | | |
- username: 최소 4자 이상, 10자 이하 알파벳 소문자(a~z), 숫자(0~9)
- password: 최소 8자 이상, 15자 이하
알파벳 대소문자(a~z, A~Z), 숫자(0~9), 특수문자 - role: (CUSTOMER, HUB, DELIVERY, COMPANY, MASTER)
p_company: 업체 테이블
| 컬럼 ID | 컬럼 설명 | 타입 및 길이 | Not null | PK | Unique | 기본값 |
|---|
| id | 업체 ID | UUID | Y | Y | | |
| hub_id | 업체 허브 ID | UUID | Y | | | |
| manager_id | 업체 담당자 | UUID | Y | | | |
| name | 업체 이름 | VARCHAR(255) | Y | | | |
| type | 업체 종류 | ENUM | Y | | | |
| phone | 업체 번호 | VARCHAR(20) | Y | | | |
| road_address | 도로명 주소 | VARCHAR(500) | Y | | | |
| jibun_address | 지번 주소 | VARCHAR(500) | Y | | | |
| city | 시 | VARCHAR(255) | Y | | | |
| district | 구/군 | VARCHAR(255) | Y | | | |
| town | 읍/면/동 | VARCHAR(255) | Y | | | |
| postal_code | 우편 번호 | VARCHAR(255) | Y | | | |
| updated_by | 레코드 수정자 | VARCHAR(50) | Y | | | username |
| is_deleted | 레코드 삭제 여부 | BOOLEAN | Y | | | FALSE |
| deleted_at | 레코드 삭제 시간 | TIMESTAMP | | | | |
| deleted_by | 레코드 삭제자 | VARCHAR(50) | | | | |

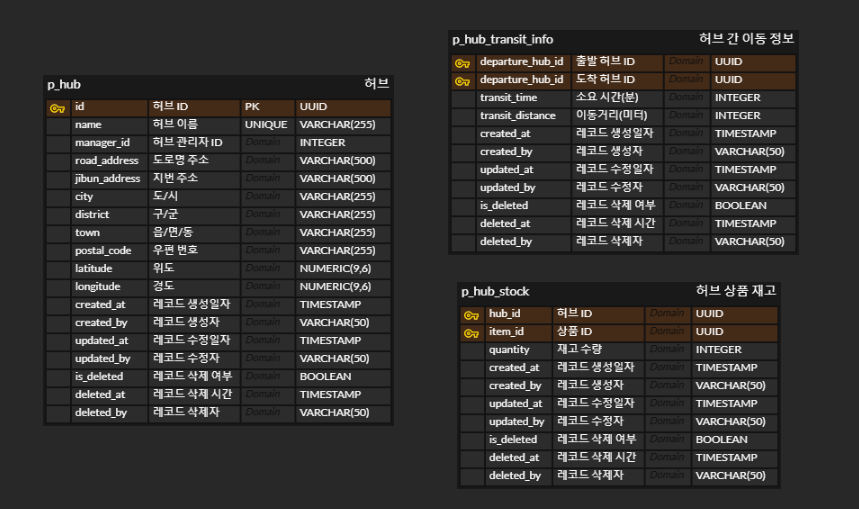

p_hub: 허브 테이블
| 컬럼 ID | 컬럼 설명 | 타입 및 길이 | Not null | PK | Unique | 기본값 |
|---|
| id | 허브 ID | UUID | Y | Y | | |
| name | 허브 이름 | VARCHAR(255) | Y | | Y | |
| manager_id | 허브 관리자 ID | INTEGER | | | | |
| road_address | 도로명 주소 | VARCHAR(500) | Y | | | |
| jibun_address | 지번 주소 | VARCHAR(500) | Y | | | |
| city | 시 | VARCHAR(255) | Y | | | |
| district | 구/군 | VARCHAR(255) | Y | | | |
| town | 읍/면/동 | VARCHAR(255) | Y | | | |
| postal_code | 우편 번호 | VARCHAR(255) | Y | | | |
| latitude | 위도 | NUMERIC(9,6) | Y | | | |
| longitude | 경도 | NUMERIC(9,6) | Y | | | |
| created_at | 레코드 생성 시간 | TIMESTAMP | Y | | | NOW() |
| created_by | 레코드 생성자 | VARCHAR(50) | Y | | | |
| updated_at | 레코드 수정 시간 | TIMESTAMP | Y | | | NOW() |
| updated_by | 레코드 수정자 | VARCHAR(50) | Y | | | |
| is_deleted | 레코드 삭제 여부 | BOOLEAN | Y | | | FALSE |
| deleted_at | 레코드 삭제 시간 | TIMESTAMP | | | | |
| deleted_by | 레코드 삭제자 | VARCHAR(50) | | | | |
p_hub_transit_info: 허브 이동 경로 테이블
| 컬럼 ID | 컬럼 설명 | 타입 및 길이 | Not null | PK | Unique | 기본값 |
|---|
| departure_hub_id | 출발 허브 ID | UUID | Y | Y | | |
| arrival_hub_id | 도착 허브 ID | UUID | Y | Y | | |
| transit_time | 소요 시간(분) | INTEGER | Y | | | |
| transit_distance | 이동 거리(미터) | INTEGER | Y | | | |
| created_at | 레코드 생성일자 | TIMESTAMP | Y | | | NOW() |
| created_by | 레코드 생성자 | VARCHAR(50) | Y | | | |
| updated_at | 레코드 수정일자 | TIMESTAMP | Y | | | NOW() |
| updated_by | 레코드 수정자 | VARCHAR(50) | Y | | | |
| is_deleted | 레코드 삭제 여부 | BOOLEAN | Y | | | FALSE |
| deleted_at | 레코드 삭제일자 | TIMESTAMP | | | | |
| deleted_by | 레코드 삭제자 | VARCHAR(50) | | | | |
p_hub_stock: 허브 상품 재고 테이블
| 컬럼 ID | 컬럼 설명 | 타입 및 길이 | Not null | PK | Unique | 기본값 |
|---|
| hub_id | 소속 허브 ID | UUID | Y | Y | | |
| item_id | 상품 ID | UUID | Y | Y | | |
| quantity | 재고 수량 | INTEGER | Y | | | |
| created_at | 레코드 생성일자 | TIMESTAMP | Y | | | NOW() |
| created_by | 레코드 생성자 | VARCHAR(50) | Y | | | |
| updated_at | 레코드 수정일자 | TIMESTAMP | Y | | | NOW() |
| updated_by | 레코드 수정자 | VARCHAR(50) | Y | | | |
| is_deleted | 레코드 삭제 여부 | BOOLEAN | Y | | | FALSE |
| deleted_at | 레코드 삭제일자 | TIMESTAMP | | | | |
| deleted_by | 레코드 삭제자 | VARCHAR(50) | | | | |
p_product: 상품 테이블
| 컬럼 ID | 컬럼 설명 | 타입 및 길이 | Not null | PK | Unique | 기본값 |
|---|
| id | 메뉴 ID | UUID | Y | Y | | |
| company_id | 업체 ID | UUID | Y | | | |
| hub_id | 상품 관리 허브 ID | UUID | Y | | | |
| name | 상품 이름 | VARCHAR(100) | Y | | | |
| price | 상품 가격 | DECIMAL(10,2) | Y | | | |
| decription | 상품 설명 | TEXT | | | | |
| created_at | 레코드 생성 시간 | TIMESTAMP | Y | | | NOW() |
| created_by | 레코드 생성자 | VARCHAR(50) | Y | | | username |
| updated_at | 레코드 수정 시간 | TIMESTAMP | Y | | | NOW() |
| updated_by | 레코드 수정자 | VARCHAR(50) | Y | | | username |
| is_deleted | 레코드 삭제 여부 | BOOLEAN | Y | | | false |
| deleted_at | 레코드 삭제 시간 | TIMESTAMP | | | | |
| deleted_by | 레코드 삭제자 | VARCHAR(50) | | | | |

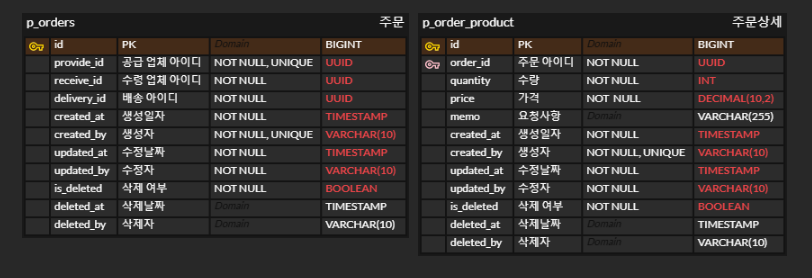

p_order: 주문 테이블
| 컬럼 ID | 컬럼 설명 | 타입 및 길이 | Not null | PK | Unique | 기본값 |
|---|
| id | 주문 아이디 | UUID | Y | Y | Y | |
provide_
company_id | 공급 업체 아이디 | UUID | Y | | Y | |
recieve_
company_id | 수령 업체 아이디 | UUID | Y | | Y | |
| created_at | 레코드 생성 시간 | TIMESTAMP | Y | | | NOW() |
| created_by | 레코드 생성자 | VARCHAR(100) | Y | | Y | username |
| updated_at | 레코드 수정 시간 | TIMESTAMP | Y | | | NOW() |
| updated_by | 레코드 수정자 | VARCHAR(100) | Y | | | username |
| is_deleted | 레코드 삭제 여부 | BOOLEAN | Y | | | false |
| deleted_at | 레코드 삭제 시간 | TIMESTAMP | | | | |
| deleted_by | 레코드 삭제자 | VARCHAR(100) | | | | |
p_order_product: 주문 상세조회 테이블
| 컬럼 ID | 컬럼 설명 | 타입 및 길이 | Not null | PK | Unique | 기본값 |
|---|
| id | 주문 상세 ID | UUID | Y | Y | | |
| order_id | 주문 ID | UUID | Y | | | |
| hub_id | 허브 ID | UUID | Y | | Y | |
| product_id | 상품 ID | UUID | Y | | Y | |
| product_name | 상품명 | UUID | Y | | | |
| quantity | 수량 | INT | Y | | | |
| price | 가격 | DECIMAL(10,2) | Y | | | |
| created_at | 레코드 생성 시간 | TIMESTAMP | Y | | | now() |
| created_by | 레코드 생성자 | VARCHAR(50) | Y | | | username |
| updated_at | 레코드 수정 시간 | TIMESTAMP | Y | | | now() |
| updated_by | 레코드 수정자 | VARCHAR(50) | Y | | | username |
| is_deleted | 레코드 삭제 여부 | BOOLEAN | Y | | | false |
| deleted_at | 레코드 삭제 시간 | TIMESTAMP | | | | |
| deleted_by | 레코드 삭제자 | VARCHAR(50) | | | | |

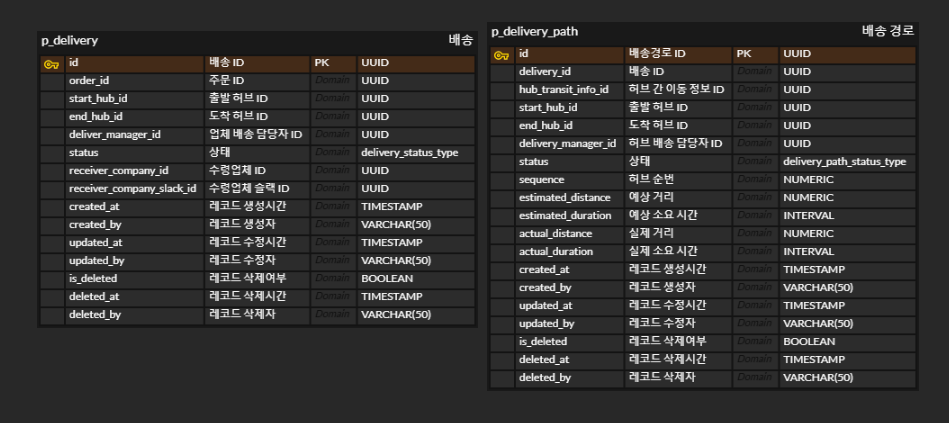

p_delivery: 배송 테이블
| 컬럼 ID | 컬럼 설명 | 타입 및 길이 | Not null | PK | Unique | 기본값 |
|---|
| id | 배송 ID | UUID | Y | Y | Y | |
| order_id | 주문 ID | UUID | Y | | | |
| start_hub_id | 출발 허브 ID | UUID | Y | | | |
| end_hub_id | 도착 허브 ID | UUID | Y | | | |
deliver_
manager_id | 업체 배송 담당자 ID | UUID | Y | | | |
| status | 상태 | ENUM | Y | | | |
receiver_
company_id | 수령 업체 ID | UUID | Y | | | |
receiver_company_
slack_id | 수령 업체 슬랙 ID | UUID | | | | |
| created_at | 레코드 생성 시간 | TIMESTAMP | Y | | | NOW() |
| created_by | 레코드 생성자 | VARCHAR(50) | Y | | | username |
| updated_at | 레코드 수정 시간 | TIMESTAMP | Y | | | NOW() |
| updated_by | 레코드 수정자 | VARCHAR(50) | Y | | | username |
| is_deleted | 레코드 삭제 여부 | BOOLEAN | Y | | | FALSE |
| deleted_at | 레코드 삭제 시간 | TIMESTAMP | | | | |
| deleted_by | 레코드 삭제자 | VARCHAR(50) | | | | |
p_delivery_path: 배송 경로 테이블
| 컬럼 ID | 컬럼 설명 | 타입 및 길이 | Not null | PK | Unique | 기본값 |
|---|
| id | 배송 경로 ID | UUID | Y | Y | | |
| delivery_id | 배송 ID | UUID | Y | | | |
| hub_transit_info_id | 허브 간 이동 정보 ID | UUID | Y | | | |
| start_hub_id | 출발 허브 ID | UUID | Y | | | |
| end_hub_id | 도착 허브 ID | UUID | Y | | | |
| delivery_manager_id | 허브 배송 담당자 ID | UUID | Y | | | |
| status | 상태 | ENUM | Y | | | |
| sequence | 허브의 순번 | NUMERIC | Y | | | |
| estimated_distance | 예상 거리 | NUMERIC | | | | |
| estimated_duration | 예상 소요 시간 | INTERVAL | | | | |
| actual_distance | 실제 거리 | NUMERIC | | | | |
| actual_duration | 실제 소요 시간 | INTERVAL | | | | |
| created_at | 레코드 생성 시간 | TIMESTAMP | Y | | | NOW() |
| created_by | 레코드 생성자 | VARCHAR(50) | Y | | | username |
| updated_at | 레코드 수정 시간 | TIMESTAMP | Y | | | NOW() |
| updated_by | 레코드 수정자 | VARCHAR(50) | Y | | | username |
| is_deleted | 레코드 삭제 여부 | BOOLEAN | Y | | | FALSE |
| deleted_at | 레코드 삭제 시간 | TIMESTAMP | | | | |
| deleted_by | 레코드 삭제자 | VARCHAR(50) | | | | |
p_delivery_manager: 배송 담당자 테이블
| 컬럼 ID | 컬럼 설명 | 타입 및 길이 | Not null | PK | Unique | 기본값 |
|---|
| user_id | 유저 ID | INTEGER | Y | Y | | |
| hub_id | 소속 허브 ID | UUID | Y | | | |
| slack_id | 슬랙 아이디 | VARCHAR(255) | Y | | | |
| type | 배송 담당자 타입 | delivery_
manager_type | Y | | | |
| sequence | 배송 순서 | INTEGER | Y | | | |
| created_at | 레코드 생성일자 | TIMESTAMP | Y | | | NOW() |
| created_by | 레코드 생성자 | VARCHAR(50) | Y | | | username |
| updated_at | 레코드 수정일자 | TIMESTAMP | Y | | | NOW() |
| updated_by | 레코드 수정자 | VARCHAR(50) | Y | | | username |
| is_deleted | 레코드 삭제 여부 | BOOLEAN | Y | | | FALSE |
| deleted_at | 레코드 삭제일자 | TIMESTAMP | | | | |
| deleted_by | 레코드 삭제자 | VARCHAR(50) | | | | |

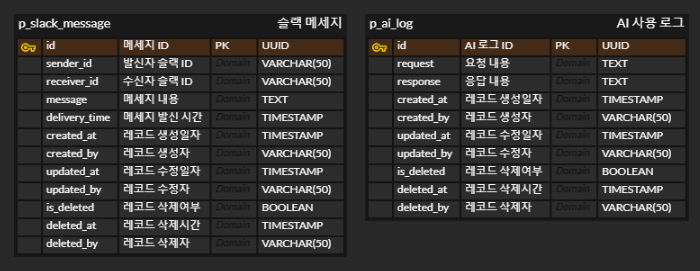

p_slack_message: 슬랙 메세지 테이블
| 컬럼 ID | 컬럼 설명 | 타입 및 길이 | Not null | PK | Unique | 기본값 |
|---|
| id | 슬랙 메세지 ID | UUID | Y | Y | | |
| sender_id | 발신 ID (발신자 슬랙 ID) | VARCHAR(50) | Y | | | |
| receiver_id | 수신 ID (수신자 슬랙 ID) | VARCHAR(50) | Y | | | |
| message | 메세지 내용 | TEXT | Y | | | |
| delivery_time | 발송 시간 | TIMESTAMP | Y | | | |
| created_at | 레코드 생성일자 | TIMESTAMP | Y | | | NOW() |
| created_by | 레코드 생성자 | VARCHAR(50) | Y | | | username |
| updated_at | 레코드 수정일자 | TIMESTAMP | Y | | | NOW() |
| updated_by | 레코드 수정자 | VARCHAR(50) | Y | | | username |
| is_deleted | 레코드 삭제 여부 | BOOLEAN | Y | | | false |
| deleted_at | 레코드 삭제일자 | TIMESTAMP | | | | |
| deleted_by | 레코드 삭제자 | VARCHAR(50) | | | | |
p_ai_log: AI 사용 기록 테이블
| 컬럼 ID | 컬럼 설명 | 타입 및 길이 | Not null | PK | Unique | 기본값 |
|---|
| id | AI 사용 기록 ID | UUID | Y | Y | | |
| request | AI 요청 | TEXT | Y | | | |
| response | AI 응답 | TEXT | Y | | | |
| created_at | 레코드 생성일자 | TIMESTAMP | Y | | | NOW() |
| created_by | 레코드 생성자 | VARCHAR(50) | Y | | | username |
| updated_at | 레코드 수정일자 | TIMESTAMP | Y | | | NOW() |
| updated_by | 레코드 수정자 | VARCHAR(50) | Y | | | username |
| is_deleted | 레코드 삭제 여부 | BOOLEAN | Y | | | false |
| deleted_at | 레코드 삭제일자 | TIMESTAMP | | | | |
| deleted_by | 레코드 삭제자 | VARCHAR(50) | | | | |
API
노션 페이지로 대체합니다.
ERD5
